Kontaktlose Trocknung und Bahnführung

Hervorragende Wärmeübertragungslösungen

Voith ist der einzige Anbieter in der gesamten Papier- und Vliesstoffindustrie, der ein komplettes Sortiment an kontaktlosen Trocknungs- und Bahnführungskomponenten einschließlich hocheffizienter Infrarot-Systeme anbietet. Unser innovatives Produktportfolio verbindet hervorragende Leistung mit höchster Zuverlässigkeit.

Entdecken Sie unseren neuesten Strahler: HelioX Kontaktieren Sie Ihren persönlichen Experten

Die Herausforderung für kontaktlose Trockner

    Kontaktlose Trocknungssysteme müssen...

    ... berührungslos, schnell, schonend und energieeffizient sein, einen stabilen Bahnlauf gewährleisten und Anforderungen an einen geringen Platzbedarf erfüllen. Es ist wichtig, dass die frisch beschichtete Papier- oder Kartonbahn so schnell wie möglich trocknet, um Beschädigungen der Bahnoberfläche und Ablagerungen auf Trocknern und Papier- oder Kartonrollen zu vermeiden. Seit mehr als 40 Jahren widmen wir uns der kontaktlosen Trocknung und sind derzeit der einzige Komplettanbieter von berührungslosen Trocknungs- und Bahnführungskomponenten auf dem Markt. Wir sind Ihre Experten für jede kontaktlose Trocknungsanwendung!

    Unser Produktsortiment für kontaktlose Trocknungssysteme

      qDry Pro - Die Zukunft der kontaktlosen Trocknung

      qDry Pro ist ein raum- und energiesparendes Trocknungskonzept, das Infrarot- und Lufttrocknung kombiniert. Die energetisch gekoppelte Lufthaube wird ausschließlich durch die IR-Abwärme erwärmt und benötigt daher keine eigene Wärmequelle. Weitere Details finden Sie in der Produktbroschüre.

      CB-Turn - Kontaktloser Bahnumlenker für qualitativ hochwertiges Papier

      Gegenüber konventionellen Luftumlenkern ist der Tragflächenanteil des CB-Turn wesentlich höher und verringert damit die für den Aufbau des Tragluftpolsters benötigte Luftmenge um etwa 30 %. Sperrdüsen und die patentierten Diffusor-Wings reduzieren am Ein- und Austritt der Bahn die entweichende Luftmenge und stabilisieren so zusätzlich das Luftpolster und damit den Bahnlauf.

      Unsere Infrarot-Trockner - InfraAir und InfraElectric

      Die InfraAir-Systeme von Voith sind kontaktlose Trocknungssysteme, die Wärmeenergie über Strahlung in die Bahn übertragen und somit eine gleichmäßige Erwärmung der Bahn sicherstellen. InfraElectric ist ein kontaktloses Trocknungssystem, das in der Vortrocknung nach Streichaggregaten zum Einsatz kommt. Eine stufenlose Steuerung ermöglicht eine präzise Leistungsregelung von 0 bis 100 %. Weitere Informationen finden Sie in der Produktbroschüre.

      HCB-Turn - Heißlufttrocknung mit hohem Wirkungsgrad

      Der HCB-Turn ist eine Kombination aus Heißlufttrocknung und kontaktlosem Bahnumlenksystem. Er wird nach Streichaggregaten eingesetzt, um einen stabilen Bahnlauf sicherzustellen. Der HCB-Turn kann sowohl mit Dampf als auch mit Gas auf bis zu 400°C erwärmt werden. Die Rückabsorption zwischen den Blasdüsen und an den Kopfseiten verhindert thermische Belastungen der Umgebung sowie damit verbundene Energieverluste. Sie finden alle Vorteile in der Produktbroschüre.

      MCB-Dryer - Hohe Trocknungsqualität und stabiler Bahnlauf

      Voith MCB-Dryer sind Heißlufttrockner, die eine schonende, kontaktlose Trocknung der Papierbahn bei hohem thermischem Wirkungsgrad ermöglichen. Vorteile der MCB-Dryer:
      • Schonende, kontaktlose Trocknung
      • Stabiler Bahnlauf
      • Hocheffiziente Wärmeübertragung
      • Extrem hohe thermische Formstabilität
      • Energiesparende Rückzugsvorrichtung
      • Niedrige Bauhöhe

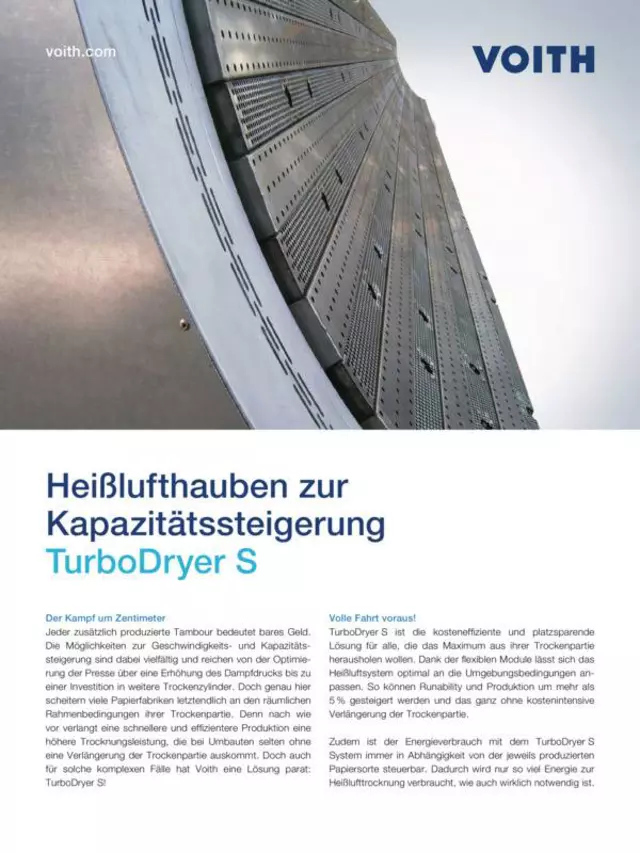

      TurboDryer S - Leistungssteigerung in der Trockenpartie

      Das platzsparende TurboDryer S-Modul passt sich perfekt an die Geometrie und Umgebungsbedingungen bestehender Trockenpartien an. Je nach Papiersorte liefert die Heißlufthaube mit Umluft genau die richtige Menge an zusätzlicher Wärmeenergie, um die Geschwindigkeit und den Ertrag Ihrer Trockenpartie zu erhöhen. Weitere Informationen finden Sie im Produktblatt.

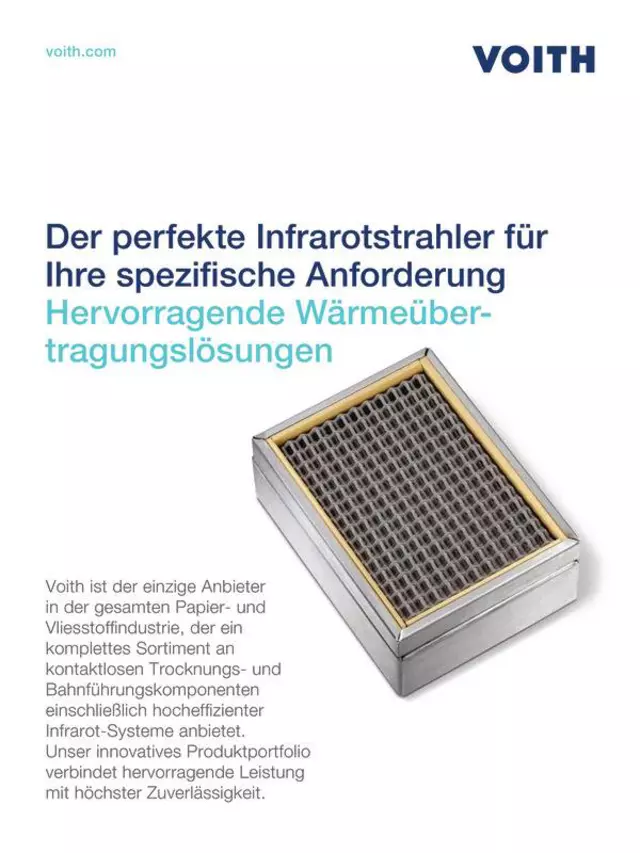

      Infrarotstrahler für jeden Anwendungsbedarf

        Infrarotstrahler

        Hersteller von gestrichenen Sorten sehen sich mit strengeren Vorschriften sowie steigenden Anforderungen an eine höhere Produktivität und niedrigere Betriebskosten konfrontiert. Gleichzeitig soll die Wirtschaftlichkeit des Prozesses gesteigert werden. Deshalb arbeiten unsere engagierten Ingenieure kontinuierlich daran, unsere Kunden mit innovativen Strahlern zu unterstützen, um maximale Leistung und höchste Verfügbarkeit zu gewährleisten.

        Überzeugen Sie sich selbst und schauen Sie das Video an, welches unseren Heliox mit einem Nicht-Voith Produkt vergleicht:

          Eingangsleistung Typ / Material CD-Profilierung Abmessungen
        HelioX Bis zu 14 kW Keramikstrahler mit keramischer Zellenstruktur -

        150 x 200 mm

        143 x 204 mm

        V8 Bis zu 8 kW Keramikstrahler mit Metallstangen - 150 x 200 mm

        143 x 204 mm

        V6 Bis zu 8 kW Keramikstrahler mit feinem Metallgewebe - 150 x 200 mm

        143 x 204 mm

        K 6500 Bis zu 6 kW Metallstrahler mit Metallgitter und Düsenplatten 1 - 100% stufenlos 150 x 200 mm



        HelioX - Leistungsstärker, sicherer, emissionsärmer

        Mit unserem neuen gasbeheizten HelioX Infrarotstrahler bieten wir eine besonders leistungsfähige Lösung für die kontaktlose Trocknung, die zugleich durch deutlich geringere Emissionen überzeugt. Mit ihm lässt sich nicht nur die Produktivität erhöhen, sondern durch das reduzierte Brandrisiko auch die Sicherheit bei der Papierherstellung verbessern. Lesen Sie unsere Infrarotstrahler-Broschüre für alle Details zu diesem neuen Strahler.
        Mit HelioX vereinbaren wir einen hohen Wirkungsgrad, niedrige Emissionswerte und hohe Leistung. Dieser innovative IR-Strahler ist die Antwort auf die stetig ansteigenden Anforderungen und wir freuen uns unseren Kunden auch unter dem Aspekt der Nachhaltigkeit ein einzigartiges Produkt anbieten zu können.
        Kirstin Winterfeldt, Head of Sales and Productmanagement

        HelioX ist speziell entwickelt für

        • Hochleistungsanwendungen
        • minimale Emissionen und optimale Verbrennung durch vergrößerte Oberflächengeometrie (TOC, NOx)
        • höchsten thermischen Wirkungsgrad durch maximalen internen Energieaustausch
        • geringe Brandgefahr durch schnelles Abkühlen und Aufheizen

        V8 - Der leistungsstarke Strahler

        Aufgrund seiner hochtemperaturbeständigen Front aus Metallstäben kombiniert der V8-Strahler eine lange Lebensdauer, Robustheit und hohe Leistung. Er eignet sich ideal für Anwendungen, bei denen eine sehr intensive Infrarot-Trocknung erforderlich ist und der Platz zum Trocknen begrenzt ist. Der V8-Strahler kann in allen möglichen Einbaulagen eingesetzt werden.

        V8 ist speziell entwickelt für

        • Hochleistungsanwendungen bei höchsten Temperaturen
        • langlebige Anwendungen
        • anspruchsvolle Bedingungen (z.B. Bahnabrisse)
        • homogene Wärmeübertragung durch spezielles Rahmendesign

        V6 - Der wirtschaftliche Strahler

        Wenn Sie Wert auf kostensparende Vielseitigkeit legen, ist unsere wirtschaftliche Lösung V6 die perfekte Wahl. Die Kombination aus Keramikmaterial für die Düsenplatte und dem feinmaschigen Metallgitter, das die Oberfläche schützt, macht diesen kostengünstigen Strahler bei unseren Kunden sehr beliebt. Das Gitterdesign von V6 minimiert den Rahmeneffekt, sorgt für eine sehr homogene Wärmeübertragung und entfaltet einen hohen Gesamtwirkungsgrad.

        V6 ist speziell entwickelt für

        • maximale Kosteneffizienz
        • Anwendungen, die eine lange Lebensdauer erfordern
        • zuverlässigen Betrieb durch energieoptimiertes Gitterdesign

        K6500 - Der robuste Strahler

        Für Positionen neben Streichaggregaten, wo raue Bedingungen herrschen, ist der robuste K6500 die perfekte Wahl, da die Gasdüsen optimal vor äußeren Einflüssen geschützt sind. Die im Metallgitter eingewebten Strahlkörper sind direkt über den Düsen angeordnet. Dadurch wird einerseits die Wärmeübertragung optimiert und andererseits werden die Gasdüsen vor Spritzern geschützt.

        K6500 ist speziell entwickelt für

        • anspruchsvolle Umgebungen (Spritzer, Stöße, Luftströme)
        • Profilierung in Querrichtung
        • perfekte Energieübertragung führt zu niedrigen Betriebskosten
        • alle typischen Gasarten aufgrund des speziellen Gasdüsendesigns

        Wie können wir Ihnen helfen? Sprechen Sie mit Ihrem persönlichen Experten!

        Trocknen und Aushärten in der Glasvlies-Industrie

          Wir liefern den optimalen Trockner für die Herstellung Ihres Glasvliesproduktes

          Voith verfügt über jahrzehntelange Erfahrung in der kontaktlosen Trocknung und nutzt dieses Expertenwissen auch für die Glasvliesindustrie. Wir sind der einzige Komplettanbieter auf dem Markt und unterstützen unsere Kunden mit modernsten Produkten und fundiertem Prozess-Know-how.

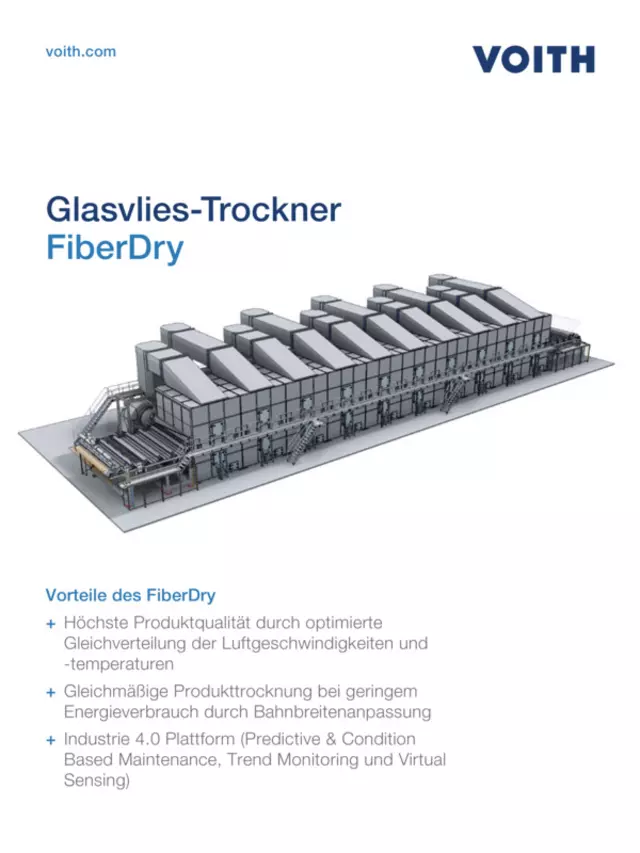

          FiberDry – Unser Glasvlies-Trockner

            Unser FiberDry ist die ideale Wahl für alle Trocknungsanwendungen in der Glasvlies-Industrie. Neben dem hochflexiblen modularen Konzept profitieren unsere Kunden von unserem fundierten Trocknungs-Know-how, das wir über Jahrzehnte aufgebaut haben. Mit der Entwicklung des FiberDry hat Voith den entscheidenden Schritt in Richtung Full-Liner für die Glasvlies-Industrie vollzogen. Darüber hinaus bieten wir den optimalen Service für alle Maschinenteile.

            Wir übernehmen die komplette Verantwortung vom ersten Kontakt bis zur optimalen Produktion aller gewünschten Sorten des gelieferten Systems. Darüber hinaus beraten wir Sie bei späteren Änderungen des Produkts oder Trockneroptimierungen. Die Zufriedenheit unserer Kunden hat für uns höchste Priorität.
            Stephan Backes, Produktmanager FiberDry

            Dank des modularen Aufbaus unseres neuen FiberDry konfigurieren wir jedem Kunden einen individuell optimierten Trockner.

            Vorteile von FiberDry:

            • Höchste Glasvliesqualität durch optimierte Gleichverteilung der Luftgeschwindigkeiten und –temperaturen
            • Hohe Produktionsflexibilität durch modulares Konzept mit individueller Konfiguration
            • Optionales Infrarotmodul zur Steigerung von Produktivität, Verfügbarkeit und Glasvliesqualität
            • Industrie 4.0 Plattform (Predictive & Condition Based Maintenance, Trend Monitoring und Virtual Sensing)
            • Reduzierung der Reinigungsstillstände durch Verschmutzungsminimierung
            • Gleichmäßige Produkttrocknung bei geringem Energieverbrauch durch Bahnbreitenanpassung

            Weitere Informationen erhalten Sie in der Produktbroschüre

            Kundenreferenzen zu unseren kontaktlosen Trocknungsprodukten

              Umbau bei APP

              Der Papierhersteller APP wollte, dass seine Kartonmaschine BM 6 1.100 m/min verarbeitet - mehr als eine Maschine für hochwertigen Kunstkarton jemals produziert hat. Dieser Umbau sollte acht Tage und nicht eine Stunde länger dauern.
