VECO-Drive

Höchster Wirkungsgrad bei geringstem Elektrischen Platzbedarf

Bester Wirkungsgrad bei geringstem Platzbedarf

    Der VECO-Drive ist die optimale Lösung zur Drehzahlregelung von schnell laufenden rotierenden Maschinen. Er überzeugt mit einem Spitzenwirkungsgrad von über 97%. Beim VECO-Drive handelt es sich um ein elektrisch geregeltes Überlagerungsgetriebe. Die eingesetzten Servomotoren benötigen nur einen kleinen Teil der Nennabtriebsleistung als Regelleistung.

    Kontaktieren Sie unsere Experten

    VECO-Drive
    Im Rahmen eines Transformationsprojektes zur Energieeinsparung bei unserer Kesselspeisepumpe haben wir uns für den VECO-Drive von Voith entschieden. Das Drehzahlregelsystem läuft bereits seit mehr als zwei Monaten stabil, und der Energiespareffekt ist offensichtlich.
    Cui Chengliang, Vice General Manager bei Guangzhou China Resources Thermal Power

    Alle Vorteile auf einen Blick

      Voith Nachladesymbol
      97
      Spitzenwirkungsgrad
      Voith Kostensenkung Symbol
      20
      Kleinerer Hauptmotor und damit geringerer Investitionsbedarf
      Voith Kostensenkung Symbol
      100000
      Energiekostenerparnis pro Jahr
      Voith Reparatursymbol
      13
      VFD auf 13 % verkleinert – senkt die Wartungskosten
      Voith Platzspar Symbol
      30
      Geringerer Platzbedarf
      Voith Power Symbol
      Netzschutz
      Soft Motor Start

      VECO-Drive Funktionsweise

        Unser Portfolio

          Der VECO-Drive ist in zwei Typen verfügbar, als RE und als REC:

          Motor Start

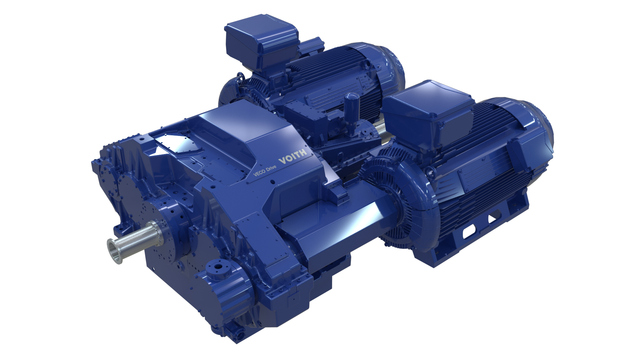

            Direktstart (Typ RE)

            Direktstart mit dem VECO-Drive RE

            Der Hauptmotor wird direkt on-line gestartet (DOL). Zwei Servomotoren beschleunigen sanft die Arbeitsmaschine und ermöglichen so einen sehr schnellen Start bei reduzierter Last für den Hauptmotor.

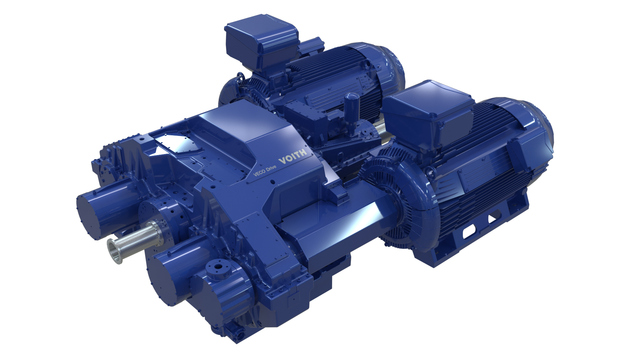

            Softstart (Typ REC)

            Softstart mit dem VECO-Drive REC

            Im Gegensatz zum Direktstart werden beim VECO-Drive REC die Servomotoren als Starthilfe eingesetzt. Dies empfiehlt sich, wenn große Antriebe in schwachen Netzen betrieben werden.

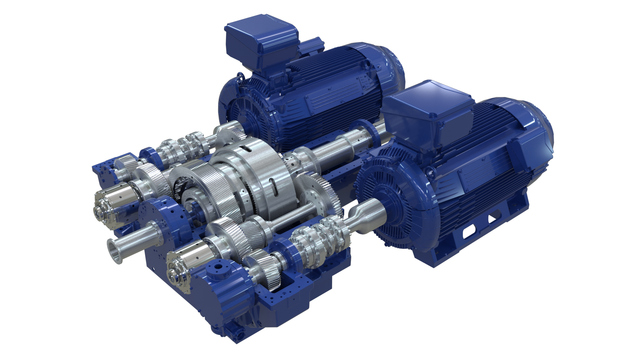

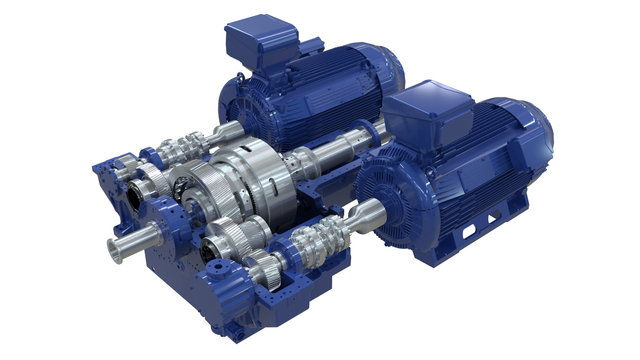

            Planetengetriebe

              Das Hohlrad wird mit konstanter Drehzahl vom Hauptmotor angetrieben. Die Servomotoren regeln die Drehzahl des Planetenträgers und damit die Drehzahl der Sonne und somit der Abtriebswelle.

              Zur Drehzahlverringerung drehen diese sich in die entgegengesetzte Richtung und rekuperieren die Energie vom Planetengetriebe. Der größte Teil der Energie wird mechanisch übertragen und nur ein kleiner Teil als Regelenergie genutzt. Das ist das Prinzip der Leistungsverzweigung.

              Technische Daten

                • Nennleistung: 4 MW – 15 MW
                • Eingangsdrehzahl: 1.500 rpm oder 1.800 rpm
                • Nennabtriebsdrehzahl: 5.000 rpm – 15.000 rpm
                • Drehzahlregelbereich: 70% – 105% (Kompressoren), 50% - 100% (Pumpen)
                • Installation: Ex, non-Ex

                Referenzen

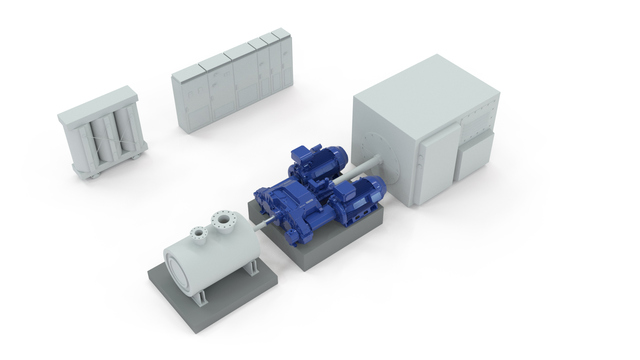

                  VECO-Drive | Installation

                  Im Februar 2020 wurden die ersten beiden VECO-Drives erfolgreich abgenommen und haben ihren regulären Betrieb aufgenommen. Seitdem regeln sie äußerst effizient und leise die Drehzahl der Kesselspeisepumpen eines thermischen Kraftwerks in Guangzhou, China. Die beiden Einheiten sind Teil des Energieeinsparungsprojektes des Kunden. Sämtliche Tests vor Ort wurden mit Auszeichnung und zur vollen Zufriedenheit des Kunden absolviert.

                  Voith Service – Wie können wir Ihnen helfen?

                    Warum Voith Service?
                    Warum Voith Service?

                    • Alles aus einer Hand: Entwicklung, Konstruktion, Produktion – und Service!
                    • Jahrzehntelange Produkterfahrung als Erstausrüster und Serviceanbieter
                    • Schnelle und reibungslose Zusammenarbeit und bester Service durch weltweites Standortnetz
                    • Garantiert langjährige Partnerschaft und Planungssicherheit durch langfristige Unternehmensstabilität

                    Zum gesamten Serviceportfolio Voith Turbo Webshop

                    Publikationen

                      Hier erfahren Sie mehr über drehzahlgeregelte Antriebe (VSDs)
