Voith BHS Integralgetriebe

Für den hohen Gesamtwirkungsgrad Ihrer Verdichteranlage

Voith BHS Integralgetriebe

Außerordentlich zuverlässig und hocheffizient

Wir haben das optimale Integralgetriebe für Sie, ob in der Chemie und Petrochemie oder in der Öl- und Gasindustrie. Voith BHS Integralgetriebe sind bekannt für ihre hochwertigen Eigenschaften. Neben der individuellen Anpassung an Ihre Anforderungen bieten unsere Lösungen weitere Vorteile, wie z.B. geringere Betriebskosten und CO2-Emissionen.

Eigenschaften und Vorteile auf einen Blick

Das Herzstück eines Getriebeverdichters, maßgeschneidert für Ihre Anforderungen: mit bis zu zehn Verdichterstufen und Gewichten bis 70 Tonnen.

Eigenschaften und Vorteile auf einen Blick
Mehr

Wirkungsgrad bis zu 98.5 %

Mehr

Drehzahlen bis zu 70.000 min-1

Mehr

Leistungsübertragung bis zu 82 MW

Mehr

maßgeschneidert auf Ihre individuellen technischen Anforderungen

Mehr

reduzierte Betriebskosten und CO2-Emissionen

Mehr

hohe Lebensdauer

  • höchste Zuverlässigkeit vermeidet ungeplante Stillstände des Antriebsstrangs
  • niedrige Vibrationswerte bei überkritischen Rotordrehzahlen
  • umfangreiche Erfahrung in rotordynamischen Analysen
  • gewichtsoptimiert und extrem verwindungssteif
  • kombinierbar mit bestehenden Energiequellen
  • höchste Verzahnungsgüte
  • minimierter Geräuschpegel aufgrund spezieller Verzahnungsprofile
BHS PerfomanceLine
Sind Sie bereit, Ihr Turbogetriebe auf die höchste Effizienzstufe zu setzen?

Entdecken Sie Ihre ultimative Antriebslösung: BHS PerfomanceLine

Jetzt entdecken

Kompakte und optimierte Anlagenkonzepte

Mit einem Integralgetriebe ist es möglich, mehrere Verdichter- und Expansionsstufen an einem Getriebe zu kombinieren, so genannte „Compander“.

Kompakte und optimierte Anlagenkonzepte

Technische Eigenschaften

Profitieren Sie von bewährter Turbogetriebetechnik in hervorragender Qualität: Mit bis zu 10 Verdichterstufen, Gewichten von bis zu 70 Tonnen und Getriebe-Raddurchmessern über 3 Meter bedienen unsere Integralgetriebe selbst höchste Anforderungen problemlos. BHS Integralgetriebe von Voith realisieren Übersetzungsverhältnisse bis i = 25. Der Radsatz ist üblicherweise einfachschräg verzahnt mit Druckkamm ausgeführt.


Leistungsübertragung bis zu 82 MW
Drehzahlen bis zu 70.000 min-1
Nennabtriebs-Drehmoment bis zu 150.000 Nm
Aufnahme von Verdichterstufen bis zu 10
Wirkungsgrade bis zu 98,5 % (99,2 % im Spezialfall)
Übersetzungsverhältnis

bis zu i = 25

Gehäuseausführung gegossen, geschweißt
Verzahnung

einfachschräg mit Druckkamm (Standard)

einfachschräg mit separatem Axiallager



Referenzen

Typ WGC5-480TZ

Typ WGC5-480TZ

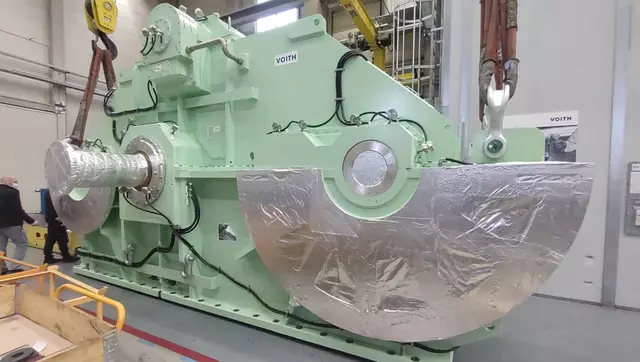

Typ WGC5-480TZ (P = 82 MW) das größte Integralgetriebe von Voith BHS mit Zwischenrad und Turbinenantrieb für die Produktion von Terephthalsäure (PTA)

  • Anwendung: Herstellung von Terephthalsäure (PTA)

  • Leistung: 82.600 kW

  • Drehzahlen: bis zu 10.238 U/min

Typ WGC3-110

Typ WGC3-110

Typ WGC3-110 (P = 5,4 MW) für die Rückverflüssigung von Erdgas auf LNG-Tankern

  • Anwendung: Rückverflüssigung von Erdgas auf LNG-Tankern
  • Leistung: 5.400 kW
  • Drehzahlen: bis zu 25.555 U/min
Typ WGE6-150

Typ WGE6-150

Typ WGC6-150 (P = 3,5 MW) mit 5 Ritzelwellen für H2-Verdichtung und einer Drehzahl von bis zu 50.331 U/min

  • Anwendung: Wasserstoff-Kompression
  • Leistung: 3.537 kW
  • Drehzahlen: bis zu 50.331 U/min
Typ WGC5-150

Typ WGC5-150

Typ WGC5-150 (P = 13,6 MW) zur CO2-Speicherung mit einer Drehzahl von bis zu 29.448 U/min

  • Anwendung: CO2-Speicherung
  • Leistung: 13.602 kW
  • Drehzahlen: bis zu 29.448 U/min
