Verpackungspapierfabrik Green Bay PM 4

Green Bay Packaging wählt Voith als Full-Line-Anbieter für die neue Green Bay PM 4

In Wisconsin hat Green Bay Packaging eine der modernsten Verpackungspapierfabriken der Welt gebaut, die im März 2021 erfolgreich die Produktion aufgenommen hat.

Der Produktionsstandort nahe dem Hauptsitz des Familienunternehmens in Green Bay, Wisconsin, ist in mehrfacher Hinsicht ein wegweisendes Projekt. Die Testliner-Maschine ist der erste Neubau einer Papiermaschine im Staat Wisconsin seit mehr als 35 Jahren und schafft damit zahlreiche neue Arbeitsplätze in der Region am Michigansee. Außerdem hat erstmals in der Geschichte der USA ein einzelnes Unternehmen den Zuschlag für die Lieferung einer kompletten Produktionsanlage für die Papierindustrie erhalten: Voith.

Herzstück der Anlage ist die neue Papiermaschine mit einer Siebbreite von 8.400 mm und einer Konstruktionsgeschwindigkeit von 1.200 m/min. Die neue Fabrik stellt Testliner mit Flächengewichten zwischen 88 und 273 g/m² her. Die Testliner-Maschine wird 621.422 Tonnen pro Jahr produzieren, wodurch Green Bay Packaging seine Produktionskapazität am Standort Green Bay mehr als verdoppeln kann.

Von links nach rechts: David Buchanan (Regional President North America, Voith Paper); Will Kress (President und CEO, Green Bay Packaging); Bryan Hollenbach (Executive Vice President, Green Bay Packaging); Matthew Szymanski (VP Mill Operations, Green Bay Packaging); Johannes Rimpf (Projektleiter, Voith Paper)

620

Die Papiermaschine wird mehr als 620.000 Tonnen Testliner pro Jahr produzieren

1.690

Die BlueLine Stoffaufbereitungsanlage verarbeitet bis zu 1.690 Tonnen Rohstoff pro Tag, wobei ausschließlich Altpapier zum Einsatz kommt

1.200

Die PM 4 ist auf eine Geschwindigkeit von 1.200 m/min ausgelegt, was bedeutet, dass die produzierte Papierbahn die Erde jährlich circa 15 Mal umrunden könnte

800

Für das Condition Monitoring System OnCare.Health wurden mehr als 800 Sensoren installiert

Alles aus einer Hand

Green Bay Packaging verlässt sich bei der Lieferung der technischen Ausrüstung für die Produktionsanlage vollständig auf Voith Paper. Dank der Umsetzung des Projekts durch einen einzigen Lieferanten im Sinne des Full-Line-Anbieter-Ansatzes gab es in keiner Phase Schnittstellenprobleme.

Der Lieferumfang umfasst neben der XcelLine Testlinermaschine den Rollenschneider VariFlex Performance mit einer Betriebsgeschwindigkeit von 3.000 m/min, das BlueLine OCC Stoffaufbereitungssystem sowie das Reject-Handling-System. Das mitgelieferte AquaLine Flex System hat eine sogenannte biologische Niere erhalten. Sie arbeitet das Prozesswasser so auf, dass es weitestgehend wieder dem Produktionsprozess zugeführt werden kann. Auch ein mehrjähriger Servicevertrag für Walzen und Bespannungen für alle Sektionen der Papiermaschine ist Bestandteil des Gesamtpakets. Voith lieferte zudem die MCS, DCS und QCS Automatisierungslösungen.

Lieferumfang

BlueLine Stoffaufbereitung
XcelLine Verpackungspapiermaschine
AquaLine Flex Wassermanagementsystem
Reject-Handling-System
Mehrjähriger Servicevertrag für Walzen und Bespannungen
MCS, DCS und QCS Automatisierungslösungen

Wir konnten zu jeder Zeit im Projektverlauf sicher sein, dass Kontinuität zwischen allen operativen Einheiten gewahrt wird. Es war ein reibungsloser Prozess, die vielen Komponenten in der Fabrik zu integrieren. Wir hatten einen einzigen Lieferanten als Ansprechpartner und Voith hat dies sehr effektiv erfüllt.

Jonathon Gates, Projektmanager bei Green Bay Packaging

Highlights

BlueLine Stoffaufbereitung

Zum Zeitpunkt der Auftragsvergabe war die Stoffaufbereitungsanlage die größte ihrer Art in den USA. Bis zu 1.690 Tonnen Rohstoff werden hier täglich verarbeitet. Zum Einsatz kommt ausschließlich Altpapier. Um die hohe Qualität des produzierten Testliners zu gewährleisten, hat Voith die BlueLine OCC Stoffaufbereitungsanlage mit innovativer Technik ausgestattet.

„Die Anlage kann auch dann noch eine hohe Faserqualität gewährleisten, wenn der Anteil an gemischtem Altpapier besonders hoch ist“, erklärt Johannes Rimpf, Projektleiter bei Voith. Gleichzeitig ermöglichen die Produkte der BlueLine Stoffaufbereitung, darunter IntegraScreens, InfiltraDicfilters und InfibraFiners, eine maximale Flexibilität. Die hochgereinigte Fasersuspension aus der Stoffaufbereitung bildet eine wichtige Basis, um Bahnabrisse während der Papierfertigung zu minimieren und so die Effizienz der Anlage zu steigern.

Die Stoffaufbereitungsanlage ist ein entscheidender Faktor, um bei diesem breiten Spektrum eine zuverlässig hohe Qualität sicherzustellen. Dank der neuen Anlage können wir die Produktionskapazität am Standort Green Bay mehr als verdoppeln.

Matt Szymanski, Vice President Mill Operations bei Green Bay Packaging

Green Bay Packaging stellt auf der XcelLine Papiermaschine Testliner mit Flächengewichten zwischen 88 und 273 g/m² her. „Die Stoffaufbereitungsanlage ist ein entscheidender Faktor, um bei diesem breiten Spektrum eine zuverlässig hohe Qualität sicherzustellen“, erklärt Matthew Szymanski von Green Bay Packaging.

Rohstofflager mit Förderband zum IntensaPulper

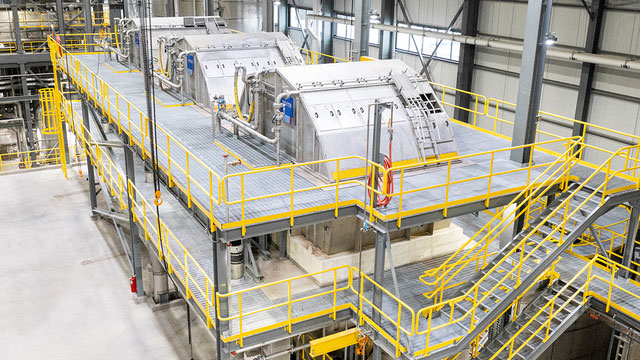

Die IntensaScreenDrums sind Teil des TwinPulp Systems, das eine problemlose Störstoffbehandlung bei minimalem Faserverlust garantiert

IntegraScreens ermöglichen eine effiziente Sortierung bei der Stoffaufbereitung

Zuverlässige Abscheidung von leichten Verunreinigungen mit dem Leichtteilcleaner LT3

InfiltraDiscfilter gewährleisten einen zuverlässigen und nahezu wartungsfreien Betrieb

AquaLine Flex Wassermanagementsystem

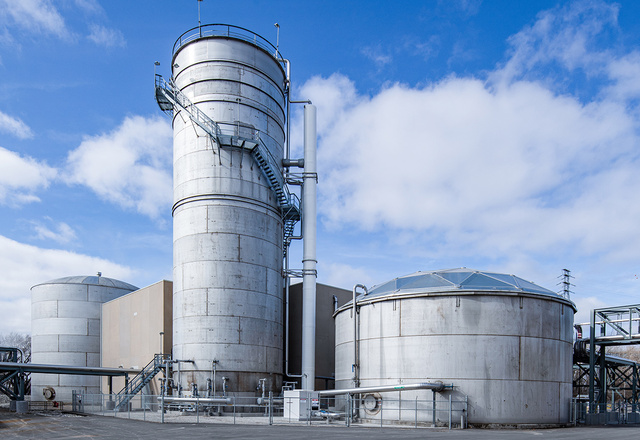

Wichtiger Bestandteil einer nachhaltigen Produktion ist das AquaLine Flex System. Die Kläranlage ist mit einer sogenannten „biologischen Niere“ ausgestattet, die das Prozesswasser so aufbereitet, dass es weitgehend wieder im Produktionsprozess einsetzbar ist. Dies senkt den Wasserverbrauch und trägt zum Schutz der Umwelt bei. Mit dem AquaLine Flex Konzept können gegenüber vergleichbaren Produktionsanlagen täglich 2.271 m³ Frischwasser eingespart werden.

Das mitgelieferte Reject-Handling-System ist das erste vollautomatisierte System seiner Art in den USA und erhöht Anlagenverfügbarkeit und Effizienz der PM 4. Für die Umsetzung war Voith Meri Environmental Solutions, Inc. zuständig. Das Tochterunternehmen von Voith hat auch das Abwassersystem geplant und gebaut. Zudem ist die Anlage so konzipiert, dass im anaeroben System nur sehr wenig Klärschlamm entsteht. „Green Bay Packaging wollte eine innovative Anlage, die möglichst wenig Abwasser produziert und einen geringen CO₂-Fußabdruck hinterlässt“, erklärt Johannes Rimpf, Projektleiter bei Voith. Der installierte anaerobe Reaktor ersetzt durch Biogaserzeugung ca. 10 % der fossilen Brennstoffe.

Gemeinsam mit unserer kommunalen Abwasserbehandlungs- anlage haben wir ein Konzept entwickelt, das uns vollständig unabhängig vom nahe gelegenen Fox River macht.

Jonathon Gates, Projektmanager bei Green Bay Packaging

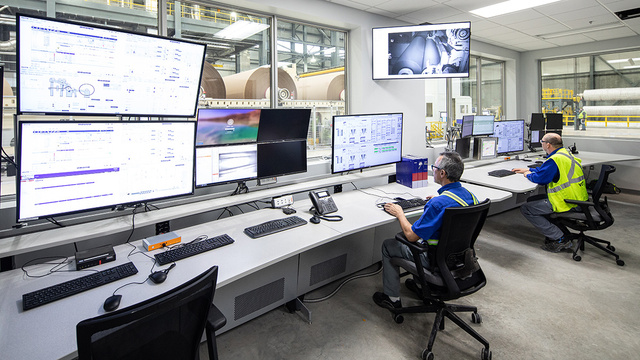

Digitalisierung und Automatisierung

An der PM 4 sorgen umfassende Automatisierungs- und Digitalisierungslösungen für einen stabilen Produktionsprozess und effiziente Arbeitsabläufe. „Die PM 4 ist mit dem Condition Monitoring System OnCare.Health ausgerüstet. Mehr als 800 Sensoren haben wir eingebaut. Das dürfte in Nordamerika aktuell eine Bestmarke sein“ so Johannes Rimpf, Projektleiter bei Voith. Und es wird Green Bay Packaging dabei helfen, Wartungsaktivitäten zu optimieren und ungeplante Stillstände zu vermeiden.

„Die Sensoren des Qualitätsleitsystems OnQuality sind hochleistungsfähig, aber dennoch die kleinsten, die es zurzeit auf dem Markt gibt. Das reduziert den benötigten Bauraum deutlich.“ Die erfassten Daten liefert das QCS an die Cloudplattform OnCumulus. Deren Analysen und Auswertungen liefern nicht nur den Bedienern vor Ort wichtige Hinweise für Prozessoptimierungen. Über das OnPerformance.Lab besteht die Möglichkeit für Voith Experten – unterstützt von künstlicher Intelligenz –, die Anlage im Blick zu haben und das Maschinenverhalten zu optimieren.

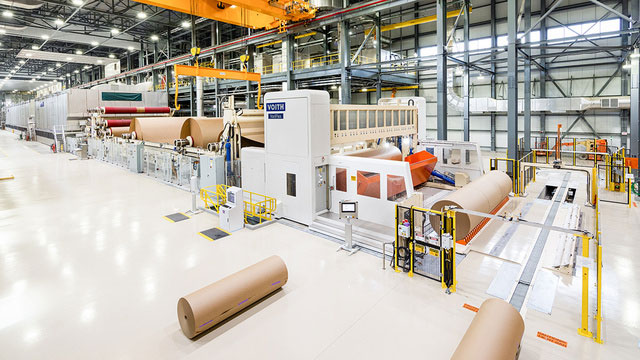

Maximale Leistung in der Schlussgruppe

Der neue VariFlex Performance Rollenschneider wurde bei Voith in Appleton, Wisconsin, montiert. Die Nähe von Appleton zu Green Bay hat es Green Bay Packaging ermöglicht, den Montagefortschritt des Rollenschneiders nachzuverfolgen und mitzuerleben. Nach erfolgreichem Abschluss der Montage und Prüfung war der VariFlex Performance Rollenschneider im August 2020 bereit für den Versand an den 47 Kilometer entfernten endgültigen Standort – keine leichte Aufgabe, bei einer Länge des Rollenschneiders von 12 Metern, einer Höhe von 2,50 Metern und einem Gewicht von 64 Tonnen.

Video of the transport of Voith's winder to Green Bay Packaging

Wussten Sie, dass die PM 4 den Beinamen „The Marguerite K“ trägt?

Die neue PM 4 von Green Bay Packaging erhielt diesen Namen als Hommage an die Frau des Firmengründers George F. Kress. In den frühen Jahren des Unternehmens war Marguerite Kress ein wichtiger Faktor für dessen erste Erfolge. Bis 1935 war sie im Unternehmen tätig und wirkte auch später noch intensiv an der Weiterentwicklung des Unternehmens mit. Man darf im Namen „Marguerite K“ daher durchaus etwas Programmatisches sehen: Mit der PM 4 bekennt sich das Familienunternehmen zu seinen Wurzeln.

Das Projekt und seine Geschichte

Green Bay Packaging und Voith sind langjährige Partner. In zahlreichen Modernisierungsprojekten, beispielsweise bei der Morrilton PM 1 in Arkansas, hat Voith seine umfassende Leistungsfähigkeit und technologische Kompetenz bereits belegt. Diese guten Erfahrungen waren mit ein entscheidender Aspekt bei der Auftragsvergabe für den Bau der neuen Linie.

„Voiths starke Serviceorganisation in Nordamerika sowie die örtliche Nähe der Fabrik zur US-Zentrale von Voith in Appleton waren Faktoren, die für die umfassende Zusammenarbeit bei diesem Projekt gesprochen haben“, sagt Matt Szymanski, Vice President of Mill Operations bei Green Bay Packaging. „Über die Jahre hinweg ist unsere Beziehung stetig gewachsen. Das Team von Voith kennt unsere Anlagen sowie unsere Ziele sehr genau. Die geringe Entfernung macht es einfacher, Optimierungslösungen auch kurzfristig vor Ort zu besprechen und umzusetzen.“

Im August 2018 setzten die Verantwortlichen von Green Bay Packaging und Voith den ersten Spatenstich für den Bau der ersten neuen Papierfabrik im US-Bundesstaat Wisconsin seit über 35 Jahren.

Im Januar 2020 besuchten Vertreter von Green Bay Packaging und Miron Construction die Produktionsstätte von Voith in São Paulo, Brasilien. Während des Besuchs verschaffte sich die Delegation einen Überblick über die Fortschritte beim Bau der Sieb- und Pressenpartie, der Entwässerungselemente, Schaber und Trockenzylinder. Die Gruppe war von der Qualität dieser wichtigen Komponenten für ihre neue Verpackungspapiermaschine PM 4 beeindruckt.

Der neue VariFlex Performance Rollenschneider für die PM 4 wurde in der Voith Produktionsstätte in Appleton montiert. Durch die Montage und Prüfung in der Nähe der Baustelle hatte der Kunde die Möglichkeit, den Montagefortschritt des Rollenschneiders nachzuverfolgen und mitzuerleben. Nach Abschluss der internen Montage und Prüfung war der VariFlex Performance im August 2020 bereit für den Versand nach Green Bay.

Auf einem speziellen Sattelschlepper trat der VariFlex Performance Rollenschneider dann seine Reise vom Voith Werk in Appleton zu seinem neuen Zuhause im 47 Kilometer entfernten Green Bay, Wisconsin, an – keine leichte Aufgabe bei einer Länge der Anlage von 12 Metern, einer Höhe von 2,50 Metern und einem Gewicht von 64 Tonnen.

Projectteam vor der ersten produzierten Papierrolle der neuen PM4 von Green Bay Packaging

Am 17. Juni 2021 feierte Green Bay Packaging die Einweihung der neuen Papierfabrik PM 4 mit Vertretern von Green Bay Packaging, Voith Paper, Geschäftspartnern, Mitarbeitern, Kunden sowie Vertretern aus lokaler Politik und Presse.
